Cyber Booth — 互動拍貼系統

v3.4.0 · TouchDesigner + Node.js + Sharp + Cloudflare R2 + Supabase + Vercel

這是什麼

Cyber Booth 是一套結合高性能視覺引擎的互動拍貼機系統，專為實體活動設計。

攝影機畫面進入 TouchDesigner 後，即時套用長曝光累積、仙女棒粒子軌跡等特效，再透過 NDI 虛擬攝影機串流到瀏覽器操作介面——使用者看到的預覽畫面，就是最終合成照片的效果。拍攝完成後，Node.js 背景執行 Sharp 影像引擎，自動裁切對齊四張照片、疊加相框、插入動態日期與 QR code，輸出成品。整個流程從按下快門到成品上雲，完全自動化。

◆NOTE

因為一開始這只是個偏概念性的小 demo 就隨便寫，但後來想要維護時又太忙所以就直接無腦叫 ai 重構，但總之重構的不是很好所以現在有點半屎山狀態。

◭WARNING

本介紹文章內的部分通訊流程、配置方法、所需設備等段落為舊版本之敘述，將盡快更新。

核心功能

即時視覺特效
仙女棒粒子軌跡、長曝光幀疊加，完全由 TouchDesigner Feedback TOP 管理，Node.js 不介入幀邏輯。

自訂相框佈局
透過 manifest.json 配置畫布尺寸、照片槽位、文字 widget 與 QR code，無需修改程式碼。支援多個 layout variant，現場可即時切換。

手機遙控面板
同網域下手機訪問 /remote，即可控制快門與選片，無需觸碰主機。桌面與手機介面共享同一套狀態機，透過 Socket.io 即時同步。

私有雲端取圖
整合 Cloudflare R2（媒體儲存）與 Supabase（資料庫）、Vercel（下載頁面）。Session ID 加密混淆防止他人掃描，檔案 24 小時後自動清理。支援照片與影片上傳。

提前結束補齊
拍不足四張可隨時停止，系統自動循環補齊至四張，保證輸出完整的四格拍貼成品。

多模組 / 多佈局切換
在 modules/ 中放置不同視覺主題（各含獨立 .tox 特效與 manifest.json），現場可即時切換，無需重啟服務。

系統架構

系統有兩條獨立的資料流，控制與視訊互不干擾：

控制流：Browser ↔ Node.js ↔ TouchDesigner，透過 Socket.io（雙向狀態同步）與 HTTP REST（指令下發）協作。

視訊流：攝影機 → TD 特效處理 → NDI Out → NDI 6 Webcam 虛擬驅動 → 瀏覽器 getUserMedia，單向傳遞，瀏覽器預覽的畫面即已包含所有即時特效。

存檔流程由 TD 主動觸發：TD 完成存檔後以 POST /td_state_update 通知 Node.js 進入 REVIEWING 狀態，附帶 currentFile 檔名，Node.js 附加 previewUrl 後廣播給所有前端。

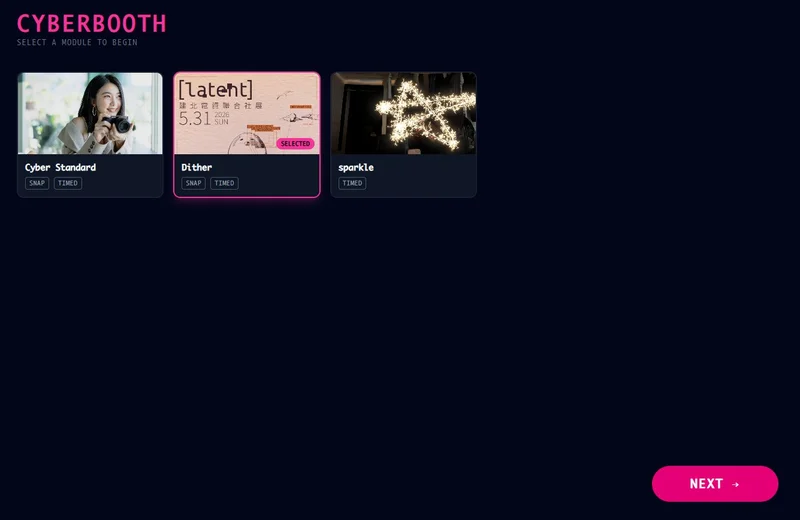

螢幕截圖

拍攝範例圖

standard

dither

sparkle

拍攝狀態機

Node.js 持有 currentSystemState 作為唯一狀態來源，透過 status_update Socket 事件廣播給所有連線裝置。

State	名稱	說明
`2`	IDLE	待機，等待觸發快門
`3`	COUNTDOWN	3 秒倒數，Node.js 以 `setTimeout` 管理
`0`	RECORDING	長曝光快門開啟，TD Feedback TOP 開始幀疊加
`1`	PROCESSING	等待 TD 存檔，或 Sharp 影像合成進行中
`4`	REVIEWING	顯示預覽圖，等待使用者 KEEP / RETAKE

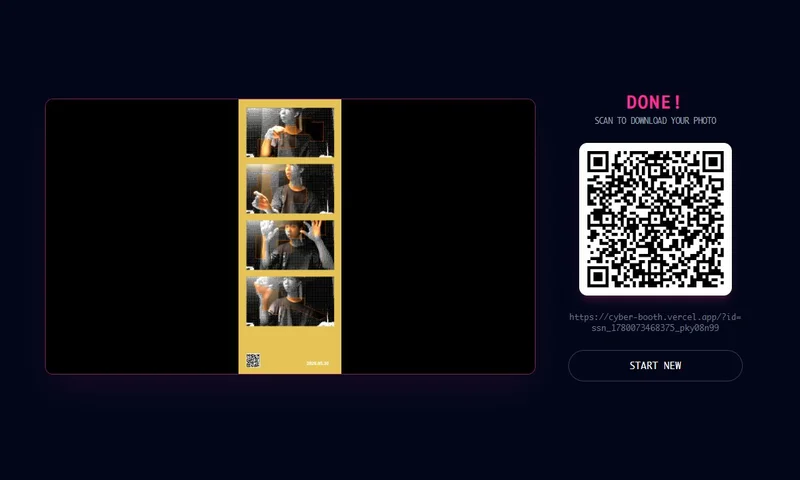

`5`	FINISHED	合成完成，顯示成品與 QR code

狀態流轉：

IDLE → trigger_shot → COUNTDOWN → 3s →
  ├─ recording → RECORDING → STOP → PROCESSING → REVIEWING
  └─ snapshot  → PROCESSING → REVIEWING

REVIEWING → KEEP (×4 or finish_early) → PROCESSING → FINISHED
REVIEWING → RETAKE → IDLE

兩種拍攝模式：

錄影模式（recording）：倒數後快門開啟，經過設定秒數或使用者手動按 STOP 結束，TD 凍結畫面並存檔。
快拍模式（snapshot）：倒數後 TD 自動擷取當前幀存檔，不經過 state 0。

若模組支援多個模式可在同一個 layout 中自由組合，以 layout 作為使用者可選擇的基本單位（例如：若要提供兩種模式讓使用者選擇，須建立兩個 layout）。

影像合成

合成引擎 composer.js 以 Promise.all 並行裁切四張照片，依 manifest 疊加相框 overlay，渲染動態文字與 QR code widget，最後只執行一次 Sharp pipeline 輸出（toBuffer() → 寫檔），效能最大化。

layout 物件由 server.js 的 activeLayout 傳入，overlay_path 在載入時即已轉換為絕對路徑，合成引擎不處理路徑解析。

Widget 支援類型：

type: "text"：靜態字串或動態佔位符（{CURRENT_DATE}）
type: "image"：靜態圖片路徑（如 Logo）或動態生成（{QR_CODE}）

快速上手

安裝需求： TouchDesigner 2023+、Node.js LTS、NDI 6 Tools、攝影機輸入源（WebCam / DSLR 採集卡 / VDO.ninja）。

啟動步驟：

開啟 TD/main.toe，確認影像輸入源與 NDI 輸出正確，Web Server DAT（Port 8080）已啟動。
開啟 NDI 6 Webcam 工具，於 Video 1 選擇 TouchDesigner 作為輸入來源。
執行 npm install，再執行 npm run start，伺服器監聽 Port 5000。
瀏覽器訪問 http://localhost:5000 開始拍攝；手機遙控訪問 http://<本機IP>:5000/remote。

所有拍攝照片與合成成品預設存放於 sessions/ 資料夾，不會上傳至公開雲端。

自訂相框佈局

參考 modules/cyber_standard/manifest.json，複製後修改。在 server.js 的 loadModuleManifest() 中指定模組名稱即可套用。

{
  "name": "Dither",
  "preview_image": "preview.jpg",
  "capabilities": {
    "capture": {
      "modes": [
        "instant",
        "timed"
      ],
      "timedDurations": [
        3
      ]
    },
    "output": {
      "types": [
        "image",
        "video"
      ]
    }
  },
  "defaultLayout": "4v",
  "layouts": [
    {
      "id": "4v",
      "label": "4 Shots Vertical",
      "preview": "preview_4v.jpg",
      "canvas": {
        "w": 1500,
        "h": 4000,
        "bg": "#000000"
      },
      "overlay_path": "overlay.png",
      "slots": [
        {
          "x": 110,
          "y": 120,
          "w": 1280,
          "h": 720,
          "capture": "instant",
          "type": "image"
        },
        {
          "x": 110,
          "y": 940,
          "w": 1280,
          "h": 720,
          "capture": "timed",
          "timedDuration": 3,
          "type": "video"
        }
      ],
      "widgets": [
        {
          "id": "date_display",
          "type": "text",
          "content": "{CURRENT_DATE}",
          "x": 990,
          "y": 3800,
          "fontSize": 64,
          "color": "#FFFFFF",
          "fontFamily": "Arial"
        },
        {
          "id": "session_qr",
          "type": "image",
          "content": "{QR_CODE}",
          "x": 110,
          "y": 3700,
          "w": 200,
          "h": 200
        }
      ]
    }
  ]
}

overlay_path 填寫相對於 manifest 資料夾的路徑，loadModuleManifest() 會自動轉換為絕對路徑。

雲端取圖設定（選配）

雲端功能需設定以下元件：Cloudflare R2（媒體儲存）、Supabase（資料庫 + 定時清理）、Vercel（下載頁面）。

Cloudflare R2

媒體儲存（照片與影片）統一上傳至 Cloudflare R2，相較 Supabase Storage 具備更好的頻寬成本與影片大檔案支援。

在 Cloudflare 建立 R2 Bucket（例如命名為 cyber-booth-media）。
建立具有 Object Read / Object Write 權限的 API Token（Access Key ID + Secret Access Key）。
開啟 Bucket 的公開存取（Custom Domain 或 r2.dev 子網域），取得公開基底 URL。
在 .env 中填入：

R2_ACCOUNT_ID = your_cloudflare_account_id
R2_ACCESS_KEY_ID = your_access_key_id
R2_SECRET_ACCESS_KEY = your_secret_access_key
R2_BUCKET_NAME = cyber-booth-media
PUBLIC_R2_CDN_URL = https://your-public-domain.example.com

uploader.js 使用 AWS SDK v3（@aws-sdk/client-s3）對接 R2 的 S3 相容 API，endpoint 設為 https://<ACCOUNT_ID>.r2.cloudflarestorage.com。

Supabase 資料庫

Supabase 保留資料庫功能，不再儲存媒體檔案。

建立資料表 collages，欄位：id uuid、session_id text、created_at timestamptz（自動索引）。

SUPABASE_URL=https://your-project.supabase.co
SUPABASE_SERVICE_ROLE_KEY=your_service_role_key

Vercel 下載頁面

修改 public-viewer/index.html 中的公開媒體基底 URL 為 R2 的公開網域。
將 public-viewer/ 部署至 Vercel。
修改 uploader.js 中的 VERCEL_DOMAIN 為部署後的公開網址。
下載頁面透過 Blob 下載機制強制觸發檔案儲存對話框，支援 Web Share API 直接分享至通訊軟體。

Session 安全

每次重置產生唯一 Session ID：ssn_{Date.now()}_{8位亂數}，防止使用者猜測他人 QR code 連結。

未設定 SUPABASE_URL 或 R2 相關環境變數時，系統自動以本機模式運作，所有輸出僅存於 sessions/ 資料夾，不影響拍攝功能。

環境變數總覽

變數	必填	說明
`SUPABASE_URL`	選填	Supabase 專案 URL，未設定則本機模式
`SUPABASE_SERVICE_ROLE_KEY`	選填	Supabase Service Role Key
`R2_ACCOUNT_ID`	選填	Cloudflare 帳號 ID
`R2_ACCESS_KEY_ID`	選填	R2 API Token Access Key
`R2_SECRET_ACCESS_KEY`	選填	R2 API Token Secret
`R2_BUCKET_NAME`	選填	R2 Bucket 名稱
`PUBLIC_R2_CDN_URL`	選填	R2 公開媒體基底 URL

技術棧

Visuals: TouchDesigner, Python (TD Scripts)
Backend: Node.js, Express, Socket.io
Image Processing: Sharp
Frontend: Vanilla JS, Tailwind CSS, QRious
Storage: Cloudflare R2（照片 + 影片）
Database & Functions: Supabase（DB, Edge Functions, pg_cron）
Hosting: Vercel
